变频器引起谐波电流,使功率因素变差:所有的波形（电流或电压）都能用基频（50或60Hz）和高次谐波的总和表示。在平衡三相系统中只有奇次谐波。偶次谐波基于对称理论被消除了。非线性负载产生这些谐波，产生的电流不是正弦形状。典型的来源包括整流桥，办公设备中的开关电源和荧光灯。在三相整流负载中谐波电流能用6 x n, （n=5, 7, 11, 13, 17, 19等）表示。 这个电流的大小随频率的减少而增加。 谐波电流并不带能量，但是在电线中产生电流波动。典型影响是：导线过载、功率因数减小、使测量系统失灵。此电流波动在变压器中感生的电压可能会损坏其他设备或者干扰电源线进行载波通讯的设备。随着频率的增加谐波电流减少，为了解决问题，我们主要考虑低频情况。最容易的方法是在变频器中增加电抗器以提高阻抗，不带电抗器的谐波电流明显高于带电抗器产生的谐波电流。交流电抗带来的一个额外的优点是可以保护变频器不受电源尖脉冲的影响。这些电抗器能很大程度消除谐波电流，但不能消除所有的谐波电流。对于大于75KW的变频器，经常使用的12-，18-脉冲，这样在电源中通过消除最低谐波来减少谐波。在12-脉冲中最低的谐波的11次、13次、23次，相应地，幅度很小。在18-脉冲中最低的谐波17次和19次，幅度也很小。电流波形很接近正弦。在过去几年里，针对谐波已经发布了几种标准，特别是IEC 1000-3, IEC 1800-3 (EN61800-3), IEC 555 (EN60555) and IEEE 519-92. 所有的经纬电子电抗器设计符合以上标准（有的变频器要特殊设计）。

输入输出电抗器在变频器中的应用

JW-ELN 系列电抗器广泛使用在大量的变频调速系统中，分为输入输出两种，保护对电磁敏感的设备。广泛适用于LENZE，82系列，93系列，82 VECTOR系列变频器。

优点：

*减少抵消母线的电流波动                  *减少电压波形的失真

*提高系统的功率因素                      *延长变频器的使用寿命

*减少或消除电流突变对保险丝的影响        *减少直流母线的电流突变

*限制启动时的浪涌电流                    *提高整个系统工作的稳定性

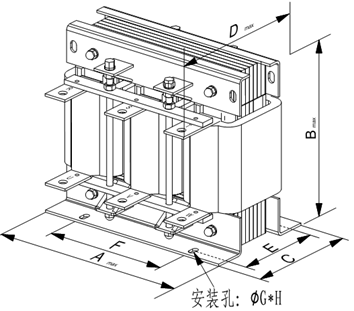

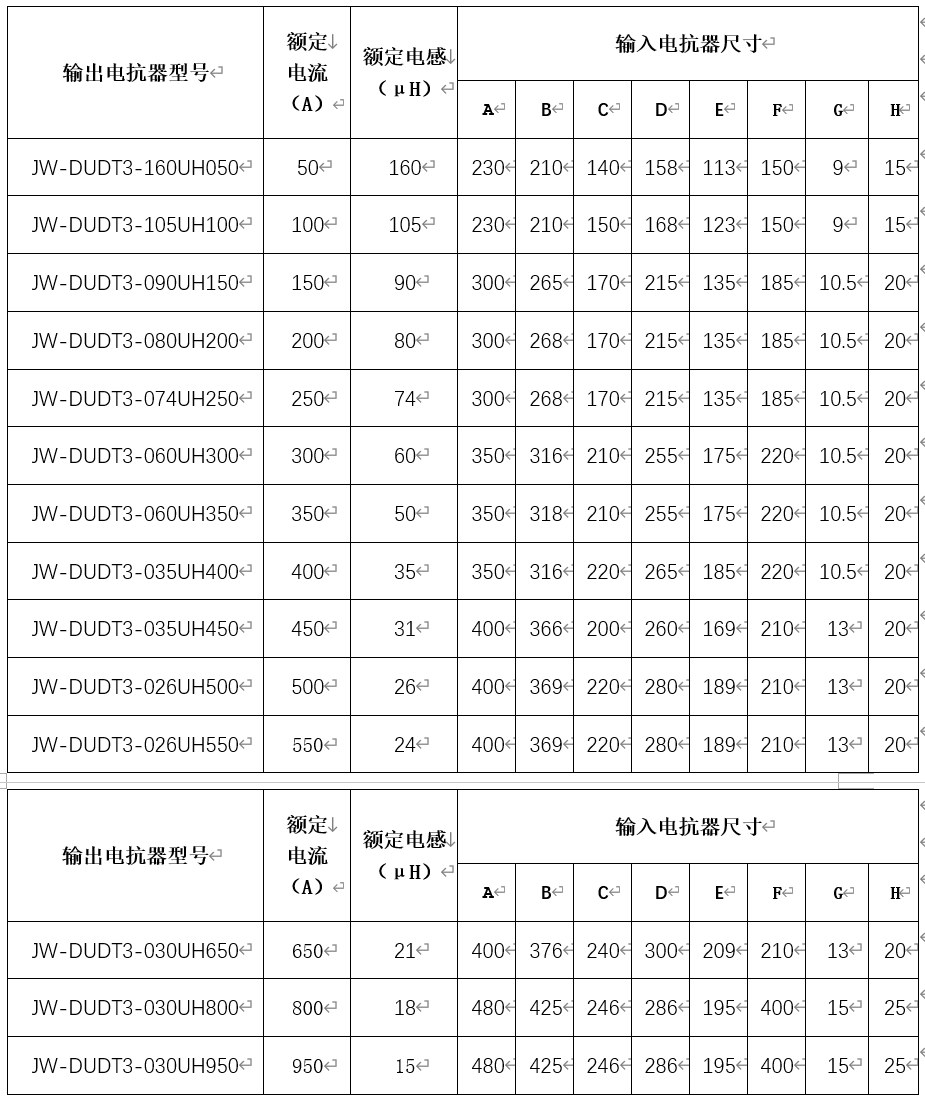

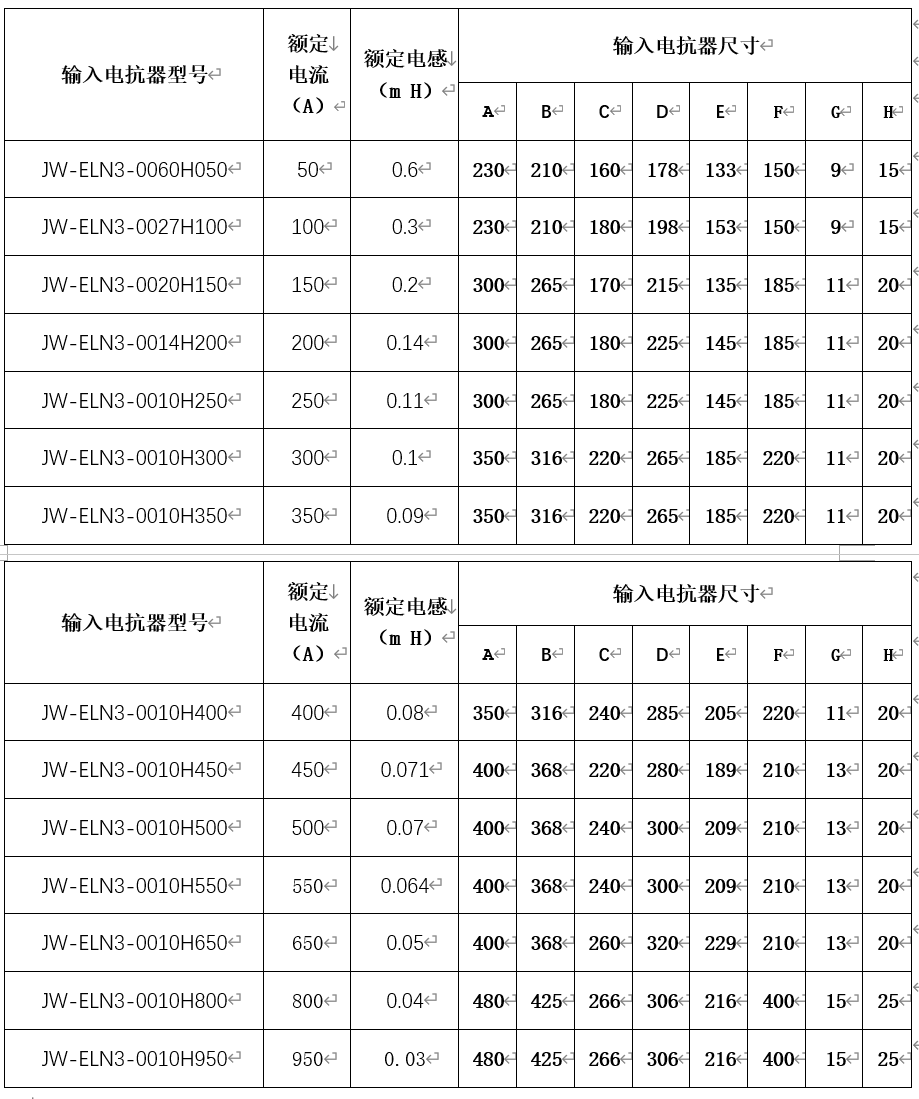

外观尺寸图：

备注：

1）输入/输出电抗器设计适用于电网频率为50/60Hz的典型值。

2）外观尺寸由于客户可以选用不同的端子而尺寸会有所不同，在此不另行注明。

3）当客户母线电压高于电抗器的标称值时，需要使用高压电抗器，提高电抗器的绝缘等级，我们同样提供此类电抗器，请另外注明。
