烟台经纬电子80V200A

技术规格书

V1.0

烟台经纬电子有限公司

1.系统功能特点

1.1、电网适应能力强，适应范围广

1.2、充电效率高，充电机采用先进的软开关技术，开关损耗小，效率高，同时采用业界领先 的有源功率因素矫正技术，输入功率因数高达 0.97，电网利用率高，输入谐波电流小。

1.3、功率密度高，充电机采用全数字 MCU控制技术、功率密度高、体积小、重量轻、运输方便。

1.4、保护功能完善，其有电源输入过压保护、欠压告警、输出过流及短路保护、 模块过热等安全防护功能。

1.5、具有输出电压 电流调节范围宽的独特优点 能满足不同类型蓄电池组电压的充电要求

1.6、当充电连接器与电动叉车车蓄电池系统正确连接后 充电机才可以启动充电过程 当充电 机检测到与电动汽车蓄电池系统的连接不正常时 能立即停止充电 并发出报警信息

1.7、自由完善的故障自检功能 有故障提示 操作简单 方便维护

2.充电时间计算

理论值充电时间：

额定电池容量*（充电机截止SOC-充电起始SOC）=需充电机容量

充电机时间=（需充电机容量/充电机电流）*阻抗系数=充电时间

例：选用200A充电机充电机时间

350AH锂电池SOC=20%到SOC-90%充电时间

350*（90%-20%）=245AH

（245/200）*1.5=1.8H

理论计算值为1.8小时达到需求SOC

3．电气规格

  3.1、交流输入与直流输出

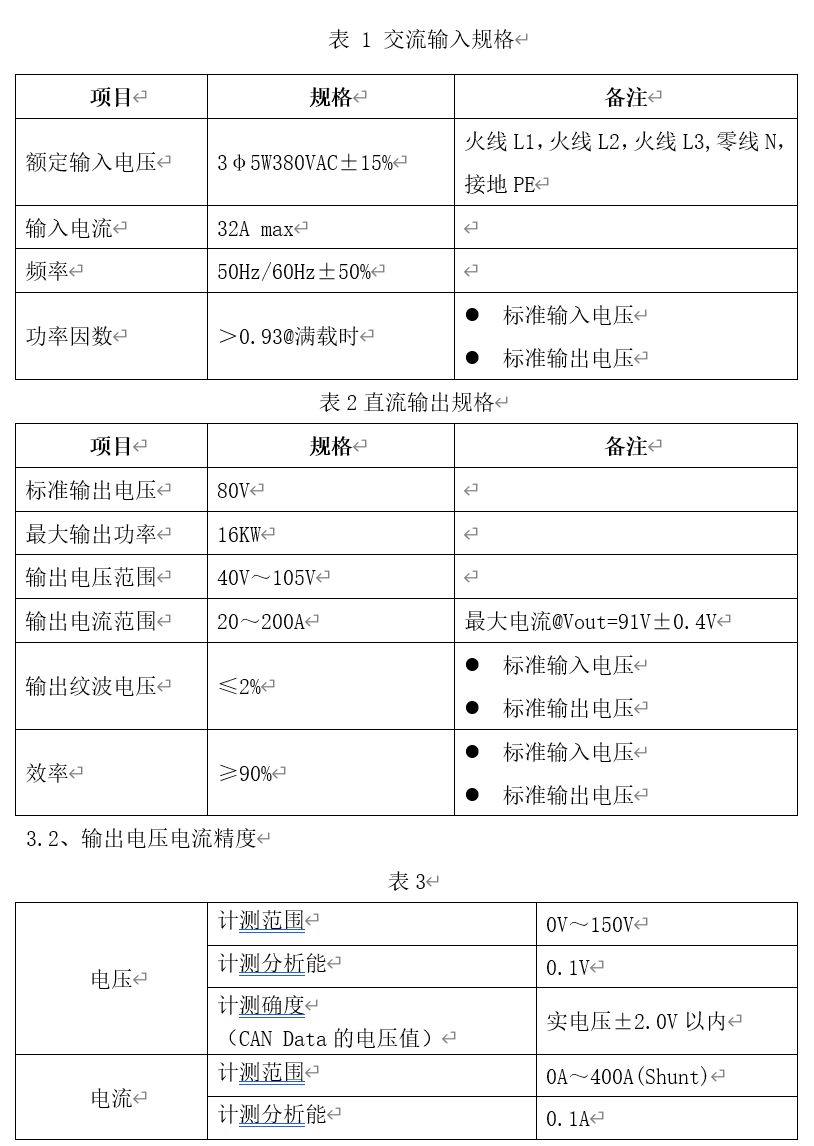

表1及表2表示 E-Pump充电机系统的交流输入及直流输出规格.

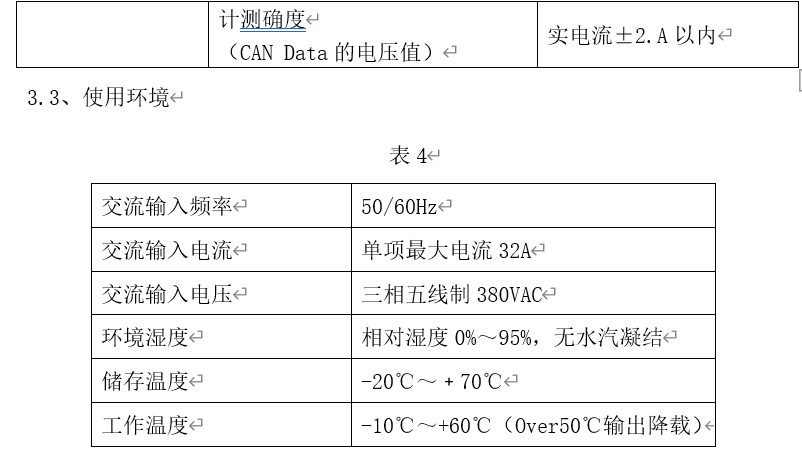

4.系统状态显示

 4.1基本功能

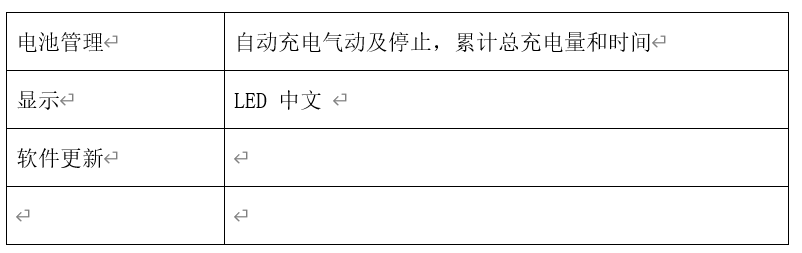

充电机基本的管理功能如下表 4，可经由操作按钮检视充电机的告警及充电记录

充电机具有一辅助电源（12V），于充电枪插入电池座后开始给BMS供电，知道充电结束后断开电源，并回到待机状态。若欲再进行充电，需将充电枪拔除后再插入，方可再提供电源至BMS并进行充电

表5

4.2、状态指示灯

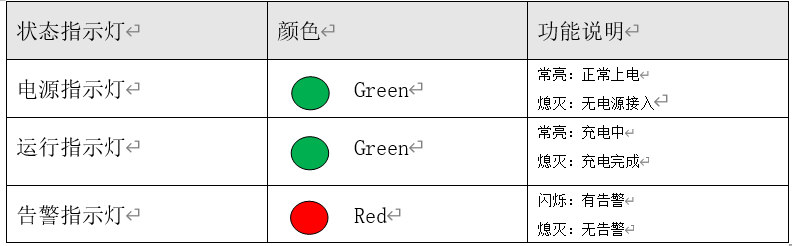

下表显示充电机工作状态

4.3、紧急停止钮

   当充电器收到“充电结束”或BMS的STOP指令时，系统将自动停止充电。系统还具有紧急停止按钮，用于紧急情况停止充电。

5、外观尺寸（650 mm *400 mm *460mm）

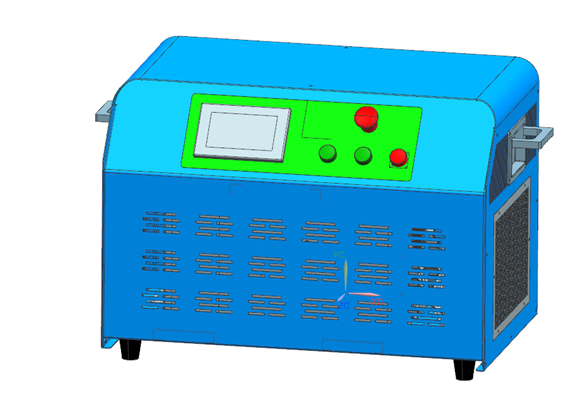

充电机外观图

6. 交流输入与直流输出接头定义

6.1、交流输入线定义

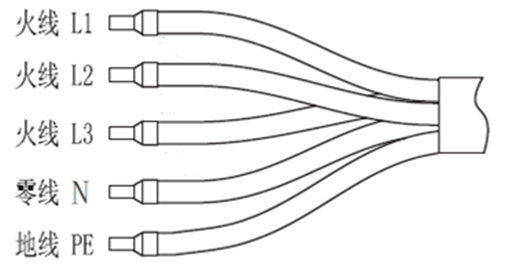

交流输入线使用 3Φ5W,火线L1～3,零线N及地线PE

6.2、直流输出接头定义

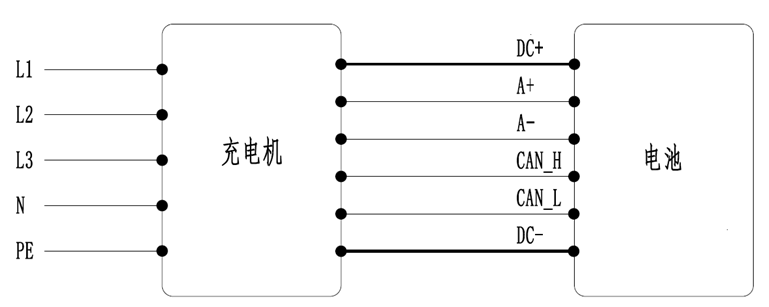

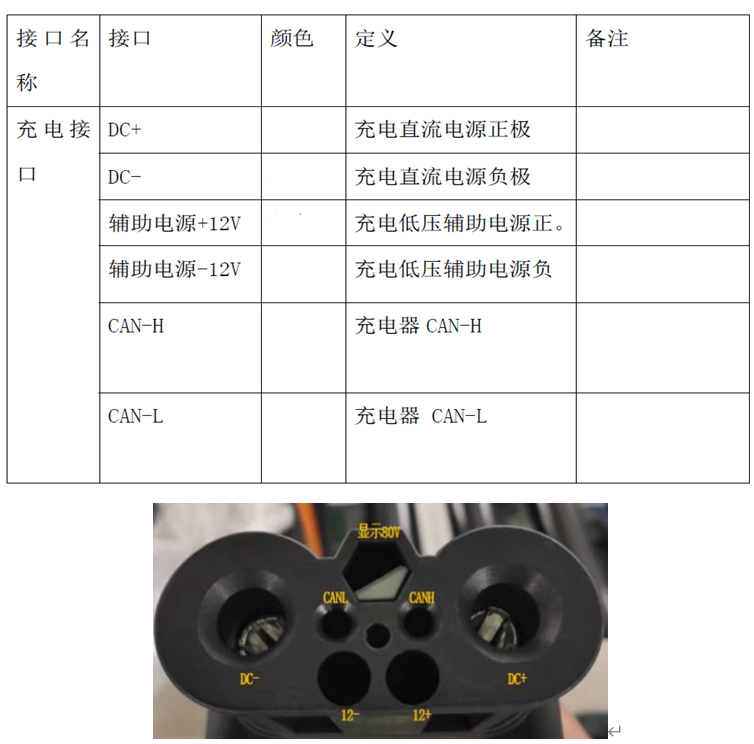

直流连接器编号及功能定义

充电端子配REMA320 母头

7.CAN通讯协议

7.1、通讯规范

CAN波特率（Baud Rate）使用250K bit/s

数据信息传输：低字节先发送的格式

正的电流代表放电，负的电流代表充电

格式：扩展帧

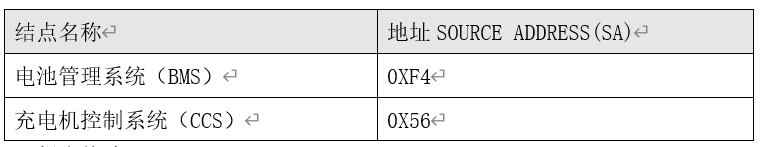

CAN总线结点地址从J1939标准定义中获取：

6.2、报文格式

详见附件《附件1：BMS与充电机之间的通讯协议》
