JW系列负载电抗器

一、    负载电抗器使用环境及概述

1、        三相矿用电抗器是专为矿山等恶劣使用条件设计制造的。

2、        三相矿用电抗器主要用于交流回路中，作为平衡、镇流、限流和滤波的一种铁芯电感器.它有谐波抑制器的作用，限制电网中的高次谐波，还可以改善电力系统无功功率的运行状况，并且通过改变其数量可以调整电网的运行电压

二、    负载电抗器主要技术指标及区别

电抗器名称、型号、电感量、额定工作电流、 工作频率、绝缘等级、环境温度、出线方式。

三、    负载电抗器技术规格及选型表

1、        技术规格

(1)、最大持续运行电压：3×660/ 1140V

(2)、工作频率：50Hz/60Hz

(3)、高电压试验电压P–> E 4500Vac 60秒，P–＞P 4500Vac 60秒

(4)、绝缘电阻大于100MΩ

(5)、绝缘等级：F级（155℃）

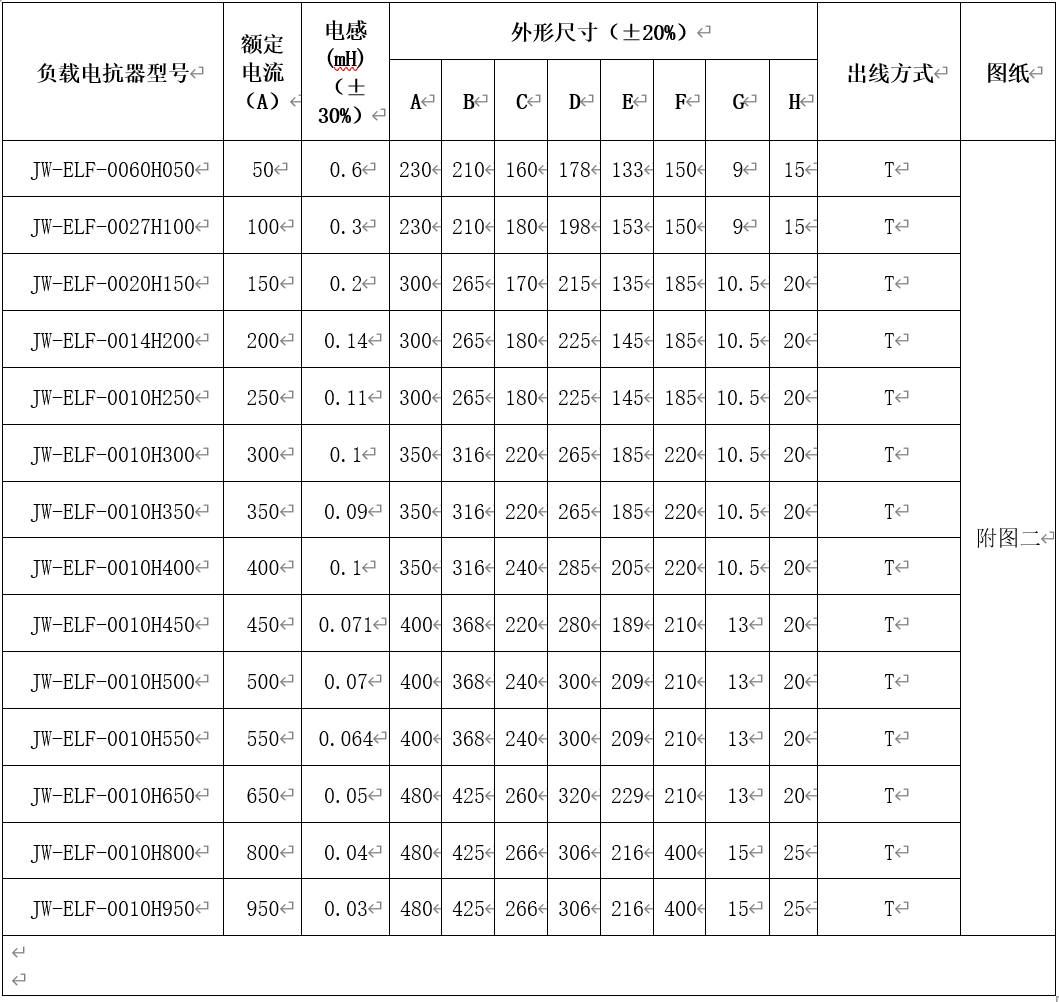

2、选型表

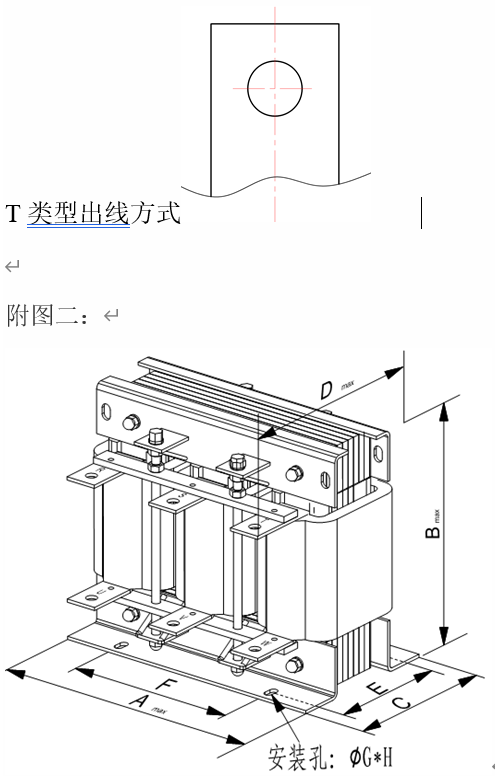

附图一：出线方式
