等离子电源技术规格书

技术规格书

V1.2

1.系统功能特点

1.1、电网适应能力强，适应范围广

1.2、率重复频率脉冲高压电源能够提供峰值不低于20kV的调制脉冲高压，驱动等放电离子体产生，并具备峰值电压调控，放电功率、电压、电流等参数动态监测和过流、过热等快速保护功能。

1.3、采用标准两路MODBUS协议RS485通信接口，监测输出电压、电流、频率、有功功率、功率器件温度、电源运行状态（正常、过压或过流保护、故障）

1.4、保护功能完善，输入浪涌保护，输出过压保护、欠压告警、输出过流及短路保。

1.5、采用4-20mA信号控制，通过控制输出电压调节放电功率。

1.6、自由完善的故障自检功能有故障提示操作简单方便维护

2．电气规格

2.1、交流输入与输出

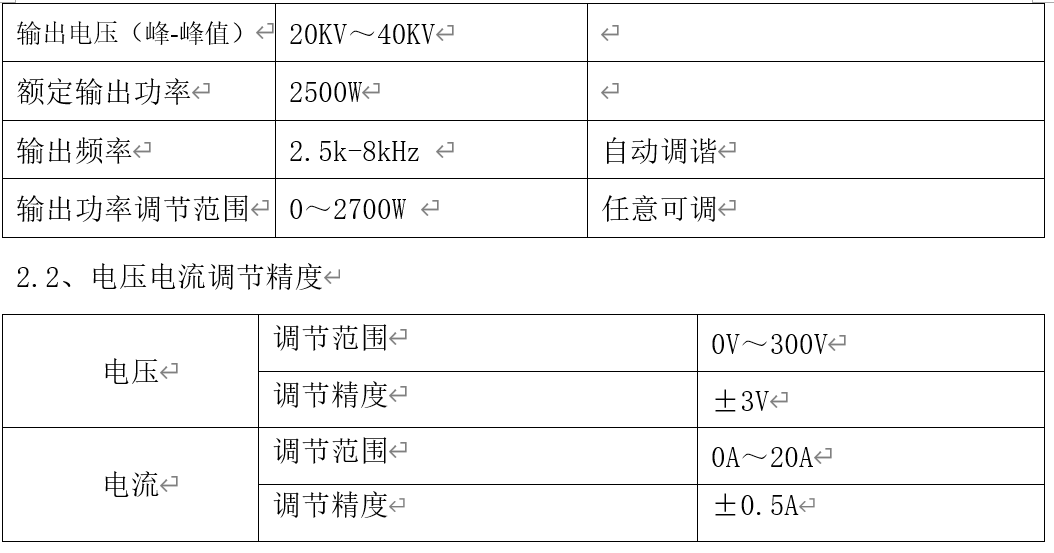

表1及表2表示系统的交流输入及直流输出规格.

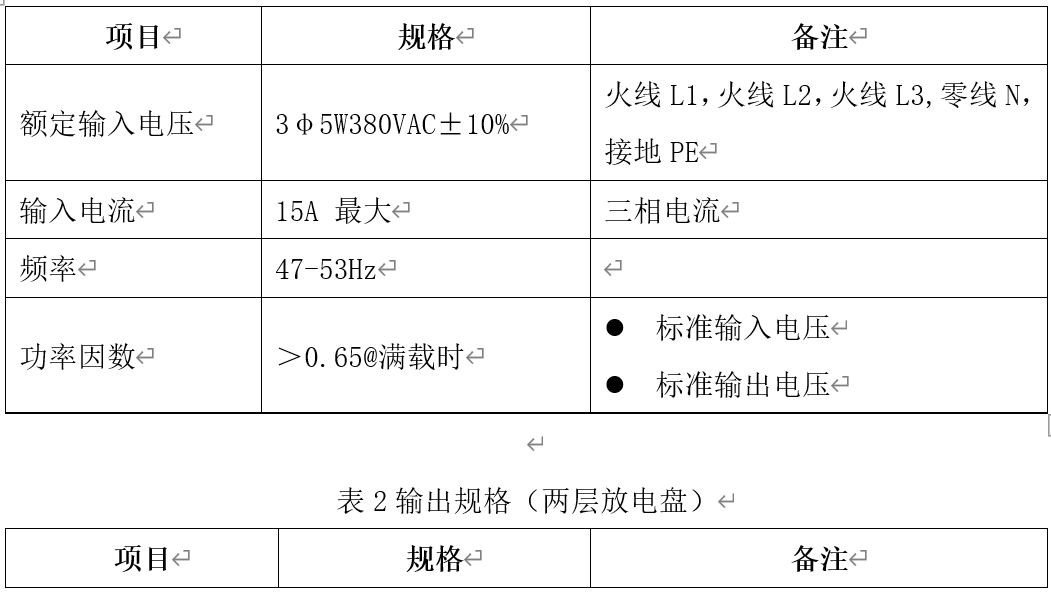

表 1 交流输入规格

2.3、使用环境

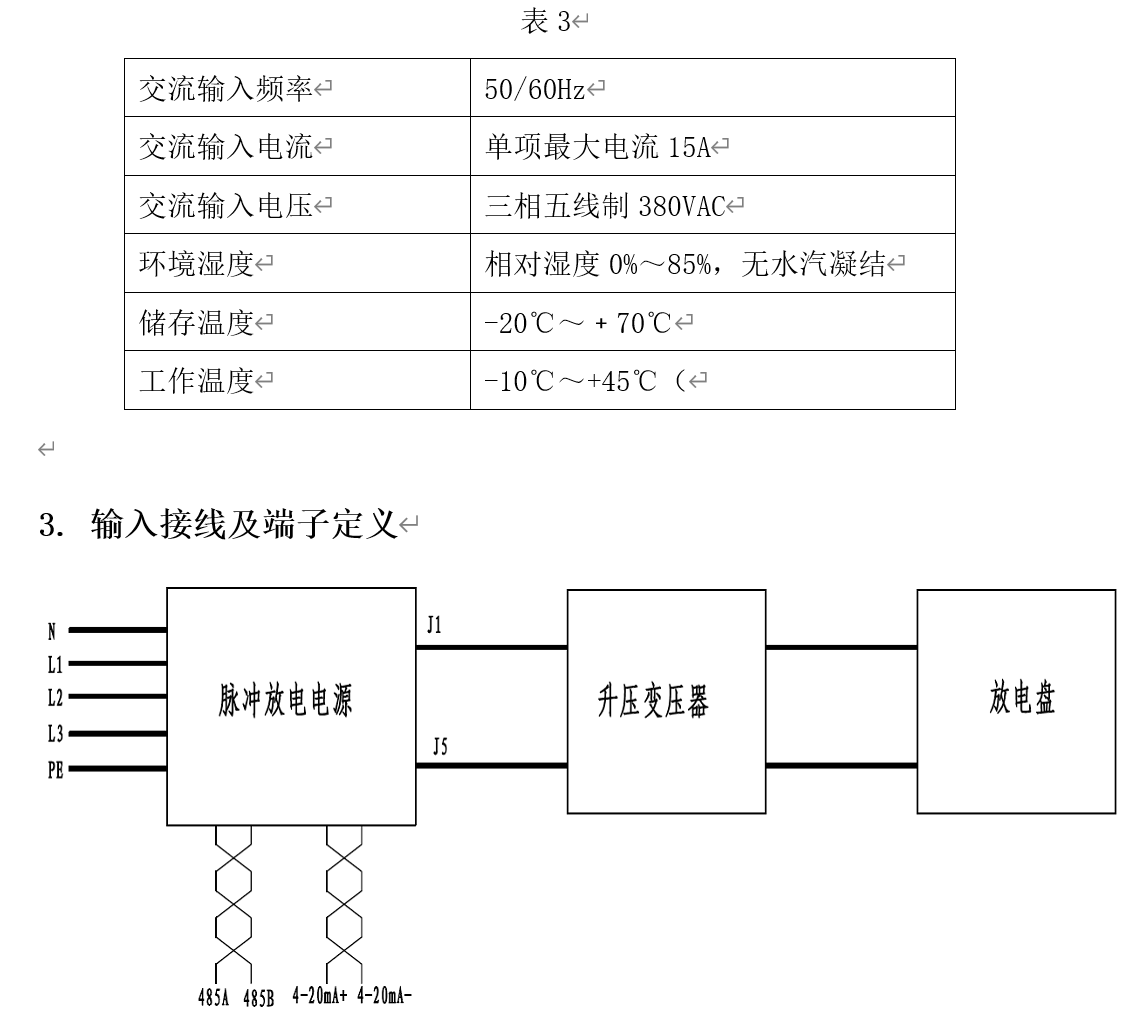

3.1、交流输入线定义

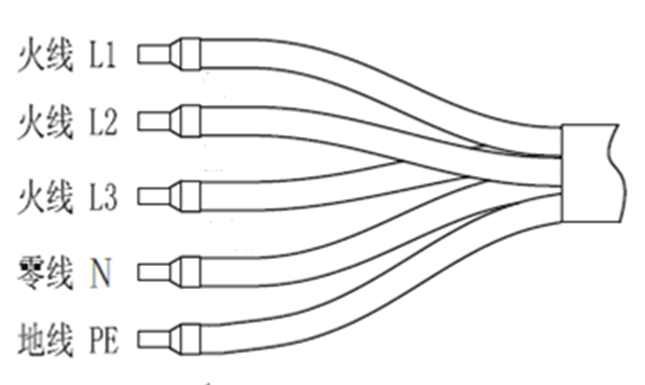

交流输入线使用 3Φ5W,火线L1～3,零线N及地线PE，要求采用不小于2.5平规格电缆

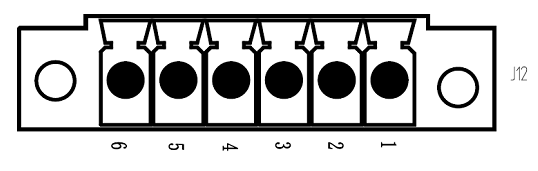

3.2控制端子

要求采用0.85平规格双绞电缆，3脚4-20mA+，4脚4-20mA-，5脚485A，6脚485B

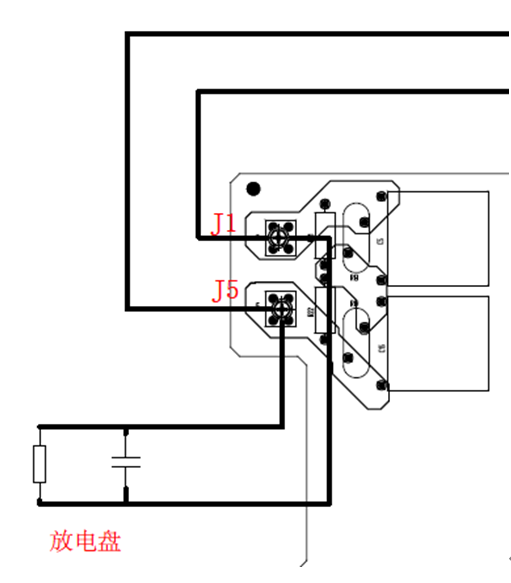

3.3 放电电源与升压变压器的线束

要求使用2.5平规格1KV高压电缆，该电缆到变压器之间的长度不得超过1.5米不得与380V输入、控制电缆、升压变压器高压输出电缆并行走线或缠绕在一起。

4、通信协议及信号

4.1、485通信协议

上位机（PC）、HMI与主控(ARM)之间的通信协议使用 Modbus RTU，HMI（PC）为主站，ARM为从站，即ARM只有在接收到HMI（PC）发送的报文之后，才返回应答报文。HMI（PC）以一定频率持续向ARM发送报文，可以读写 Modbus RTU 从站（即ARM）的寄存器。

1.0 物理接口

采用485串口；半双工方式；通讯波特率为19200bit/s；采用2线通讯方式。

通讯波特率为19200bit/s，8位数据位，偶校验，1位停止位，错误检查采用CRC校验方式。

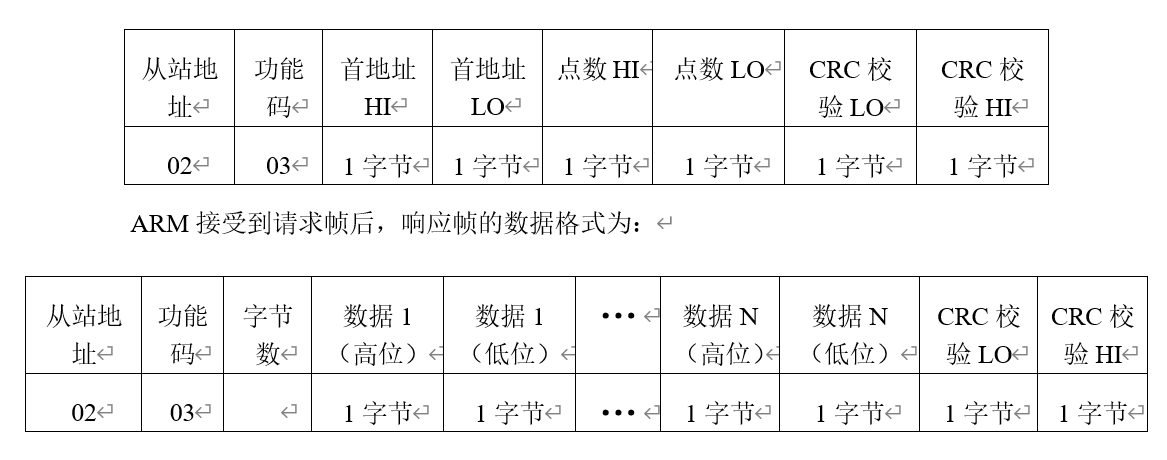

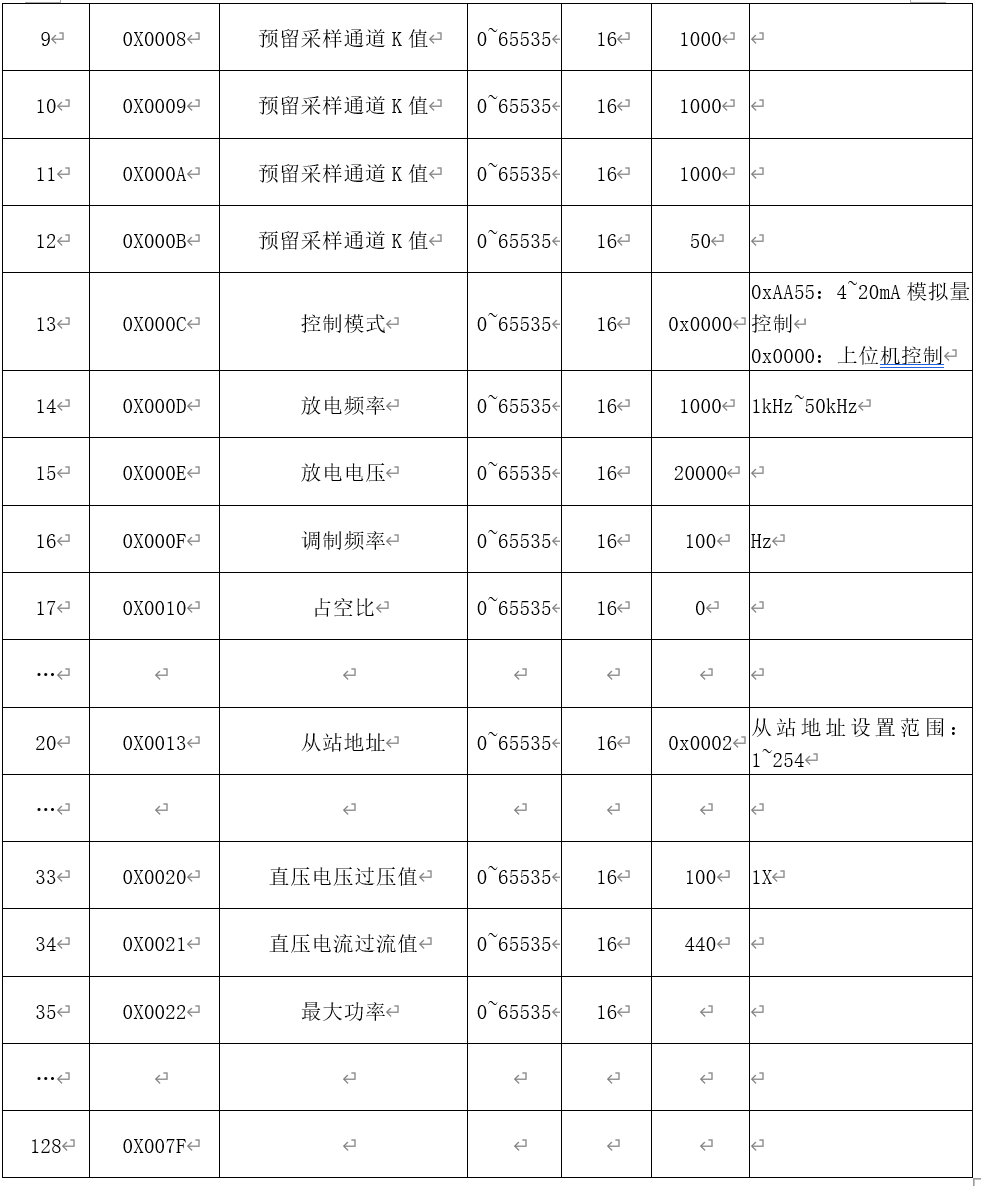

要往ARM从站写入数据时，PC、HMI的发送数据帧格式为：

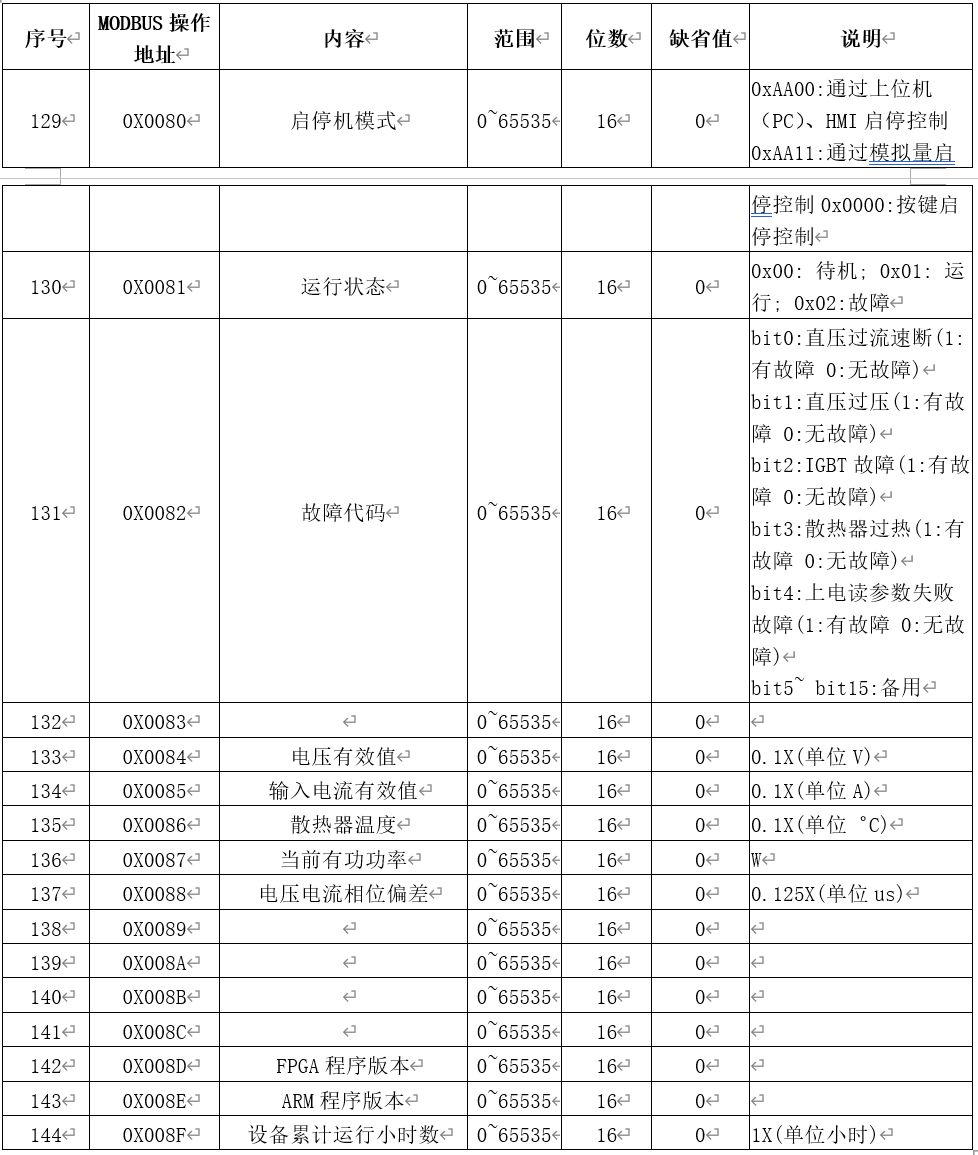

读取ARM从站保持寄存器的数据，PC、HMI的发送数据帧格式为：

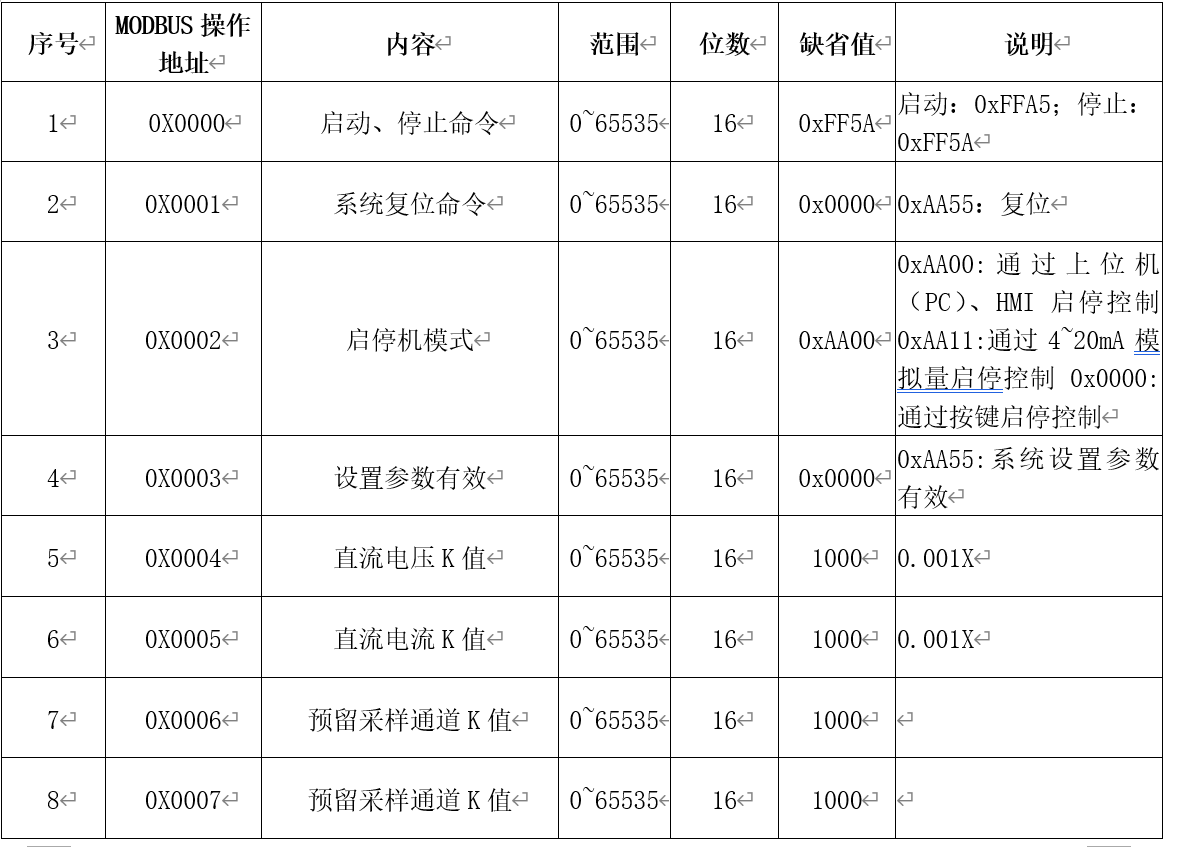

1、 PC、HMI写数据

1、 PC读取

4.2、4-20mA模拟量信号

4-20mA对应启停和0～2700w放电功率， 5mA为放电启停门限，即4-5mA电源关闭，5-20mA对应0～2700W放电功率

5. 外形尺寸

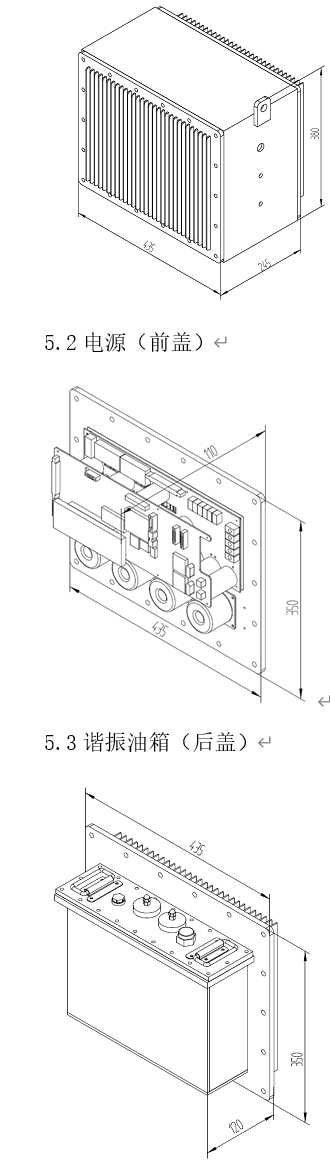

5.1 总装图
